压缩空气系统，狭义的来说由气源设备、气源净化设备和相关管路构成，广义上来说，气动辅助元件、气动执行元件、气动控制元件、气动辅助元件、真空元件等都属于压缩空气系统的范畴。

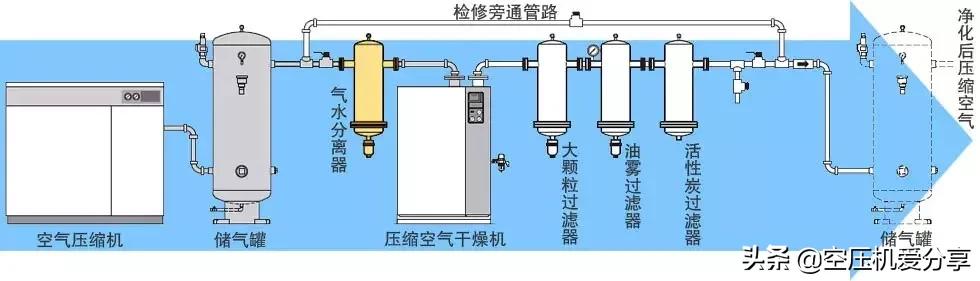

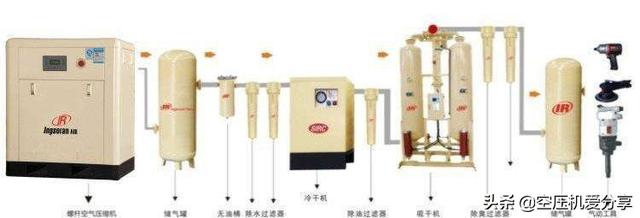

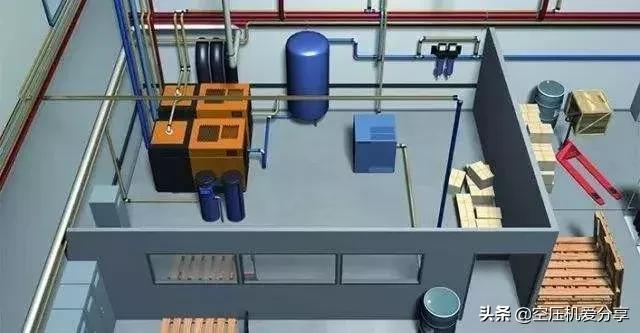

通常一个空压机站的设备即为一个狭义的压缩空气系统，下图为一个典型的压缩空气系统流程图：

气源设备（空气压缩机）吸入大气，将自然状态下的空气压缩成为具有较高压力的压缩空气，经过净化设备除去压缩空气中的水分、油分和其它杂质等污染物，最后经过传输管道输送到气动执行元件或其它末端用气设备。

气源设备是什么？有哪些？

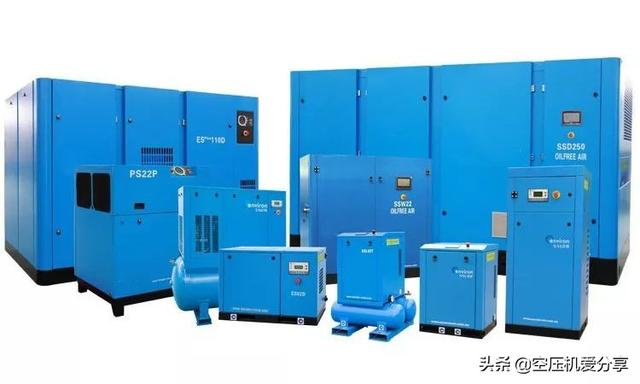

气源设备就是压缩空气的产生装置——空压机（空气压缩机）。空压机的种类很多，常见的有活塞式、离心式、螺杆式、滑片式、涡旋式等。在之前的课程中已有介绍，这里不再赘述。

气源净化设备是什么？有哪些？

从空压机输出的压缩空气中，含有大量的水分、油分和粉尘等污染物，必须使用净化设备适当清除这些污染物，以避免它们对气动系统的正常工作造成危害。

气源净化设备是多个设备、装置的统称。气源净化设备在行业里也常称为后处理设备，通常是指储气罐、干燥机、过滤器等。各个设备的功能与作用不同，在以后的课程中再详细讲解。

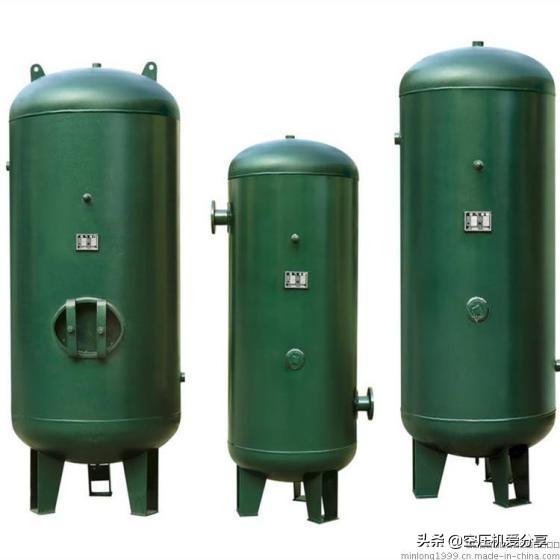

● 储气罐

储气罐的作用是消除压力脉动，依靠绝热膨胀及自然冷却降温，进一步分离掉压缩空气中的水分和油分，储存一定量的气体。一方面可缓和短时间内用气量大于空压机输出气量的矛盾，另一方面可在空压机出现故障或停电时，维持短时间的供气，以便保证气动设备的安全。

● 干燥机

压缩空气干燥机，顾名思义是一种压缩空气的除水设备。常用的有冷冻式干燥机、吸附式干燥机两种，另外还有潮解式干燥机、高分子隔膜式干燥机等型式。

冷冻式干燥机是最常用的压缩空气除水设备，通常应用在一般气源品质要求的场合。冷冻式干燥机是利用压缩空气中水蒸气分压由压缩空气温度的高低决定的特性来进行降温脱水干燥。

吸附式干燥机是利用干燥剂对强制流过的压缩空气进行脱湿干燥。日常多采用再生型吸附式干燥机。

● 过滤器

过滤器分为主管路过滤器、气水分离器、活性炭除味过滤器、蒸汽除菌过滤器等等，它们的作用是清除空气中的油污、粉尘、水分及其它杂质，以获得洁净的压缩空气。

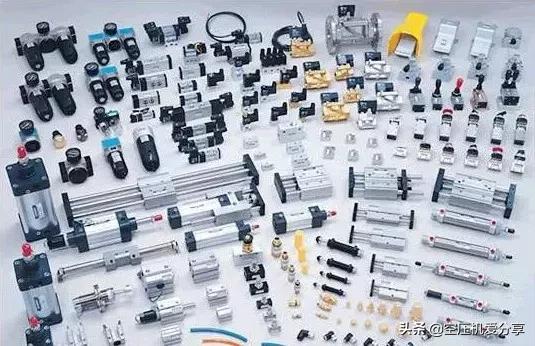

气动执行、控制、辅助元件是什么？

气动执行元件，是将压缩空气的压力能转换为机械能，驱动机构作往复运动、摆动或旋转的元件。

气动控制元件，通过它们改变工作介质的压力、流量或流动方向来实现执行元件所规定的运动，如各种压力、流量、方向控制阀和各种气动逻辑元件。气动控制元件主要包括压力控制阀、流量控制阀、方向控制阀、电气比例阀等。

气动辅助元件，主要是管接头、气管、排水器、消声器等。

《026课》完
