工作原理

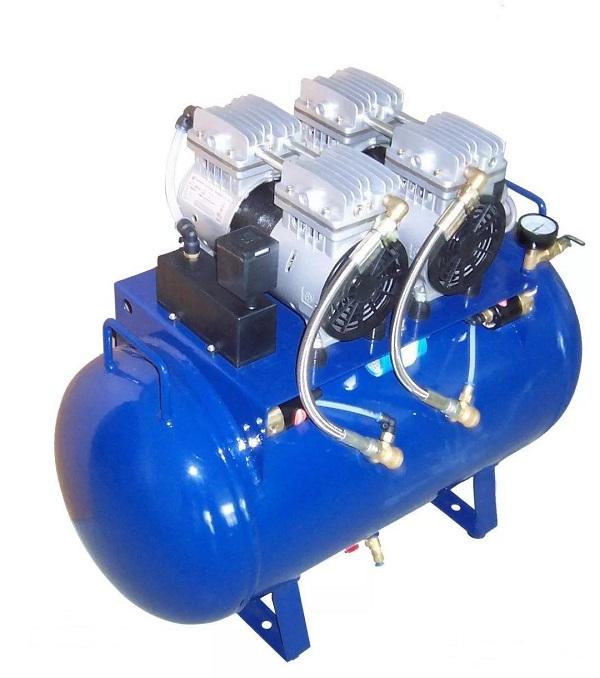

（1）活塞式空压机
这是最常用的空压机形式。工作原理是，当活塞向右移动时，气缸内活塞左腔的压力低于大气压力，吸气阀开启，外界空气进入缸内，这个过程称为“吸气过程”。当活塞向左移动，缸内气体被压缩，这个过程称为“压缩过程”。当缸内压力高于输出管道内压力后，排气阀被打开，压缩空气输送至管道内，这个过程称为“排气过程”。活塞的往复运动是由电动机带动曲柄转动，通过连杆带动滑块在滑道内移动，则活塞杆便带动活塞在缸体内作直线往复运动。
单级活塞式空压机,常用于需要0.3~0.7MPa压力范围的系统。单级空压机压力超过0.6MPa,产生的热量太大,空压机工作效率太低,故常使用两级活塞式空压机,如图8-3所示。若最终力为1.0MPa,则第1级通常压缩至0.3MPa。设置中间冷却器是为了降低第2级活塞的进口空气温度,以提高空压机的工作效率。
（2）滑片式空压机
滑片式空压机的工作原理。转子偏心地安装在定子内,一组滑片插在转子的放射状槽内。当转子旋转时,各滑片主要靠离心作用紧贴定子内壁。转子回转过程中,左半部(输入口)吸气。在右半部,滑片逐渐被定子内表面压进转子沟槽内,滑片、转子和定子内壁围成的容积逐渐减小,吸入的空气就逐渐地被压缩,最后从输出口排出压缩空气。由于在输入口附近向气流喷油,对滑片及定子内部进行润滑、冷却和密封,故输和高出的压缩空气中含有大量油分,所以在输出口需设置油雾分离器和冷却器,以便把油分从压缩空气中分离出来,冷却后循环再用。

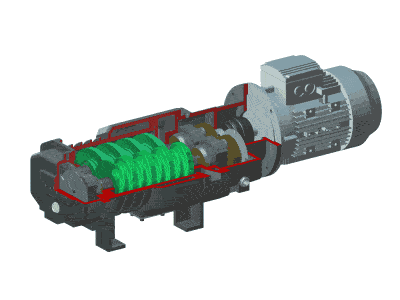

（3）螺杆式空压机
螺杆式空压机的工作原理如图8-5所示。两个咬合的螺旋转子以相反方向转动,它们当中的自由空间的容积沿轴向逐渐减小,从而两转子间的空气逐渐被压缩。若转子和机壳之间相互不接触,则不需润滑,这样的空压机便可输出不含油的压缩空气。它可连续输出无脉动的流量大的压缩空气,出口空气温度为60℃左右。
